產品概述：

  ZCQ型自吸磁力泵是根據用戶的使用需求，在CQ型磁力泵的基礎上吸收國外技術，并經過技術人員反復研究試驗而成功的新產品。 ZCQ型自吸式磁力驅動泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、陶瓷、四氟石墨、碳石墨、硬質合金等材料制造，既有CQ型磁力驅動泵的功能，集自吸于一身，不需底閥和引灌水，即開即抽，輕松方便.

型號意義：

   例：Z CQ 32 - 25 - 115

                   115-葉輪直徑115(mm)

                   25-出口直徑25(mm)

                   32-進口直徑32(mm)

                 CQ-磁力泵

                    Z-自吸式

產品特點：

   自吸泵顧名思義就是泵氣動前不需要引灌水，經短時間運轉，靠泵本身的作用，把水吸上來投入正常運轉。ZCQ型自吸式磁力泵，不但具有自吸功能，而且為磁力驅動結構，具有全密封、無泄漏的特點，是自動化遠距離控制和流動使用的水泵。

產品用途：

   該泵結構緊湊，外形美觀，體積小，噪音小，噪音低，運行可靠，使用維修方便，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送

性能參數表：

備注：性能參數表均只做參考，如需產品安裝圖等相關詳細參數說明書請致電：021-56386999。

安裝調試：

一，磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。

二，當抽吸液面高于泵軸心線時，起動前打幵吸入管道閥門即可，若抽吸液面低于泵軸心線時， 管道需配底閥。

三，泵使用前應進行檢查，電機風葉轉動要靈活，無卡莊及異常聲晌，各緊固件要緊固。

四，檢查電機旋轉方向是否與磁力泵轉向標記一致。

五，電機苣動后，緩慢打幵排出閥，待泵進入正常工作狀態后，再將排出閥調到所需幵度。

六，泵停止工作前，應先關團排出閥門，然后切斷電源。

注意事項：

一，因磁力泵軸承的冷卻和通滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再層動時所造成時空載運轉。

二，被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。

三，泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。

四，被輸送的介質及其溫度應在泵材允許范圍內(詳見使用說明書工程塑料泵的使用溫度<60℃，金屬泵的使用溫度<100℃，轍送吸入壓力≤0.2MPa，工作壓力≤1.6MPa，密度≤1600Kg/m㎡，粘度≤30x10-6(㎡/s)的不含硬顆粒和纖維的液體）

五，對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排淨泵內積液。

六，磁力泵正常運行1000小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。

故障排除：

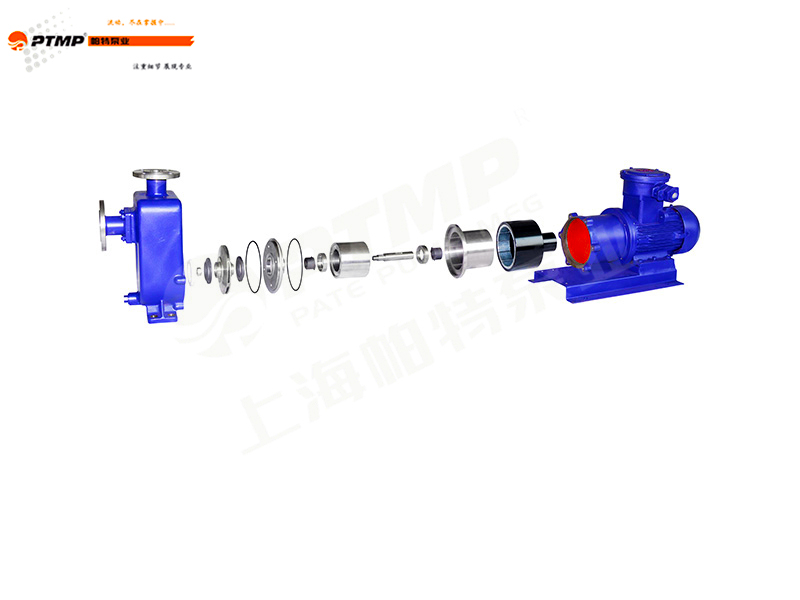

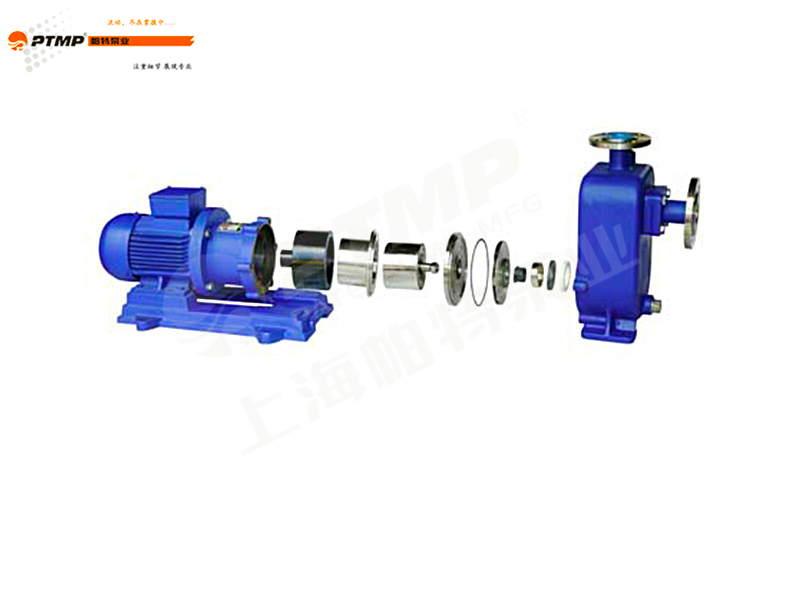

結構圖：

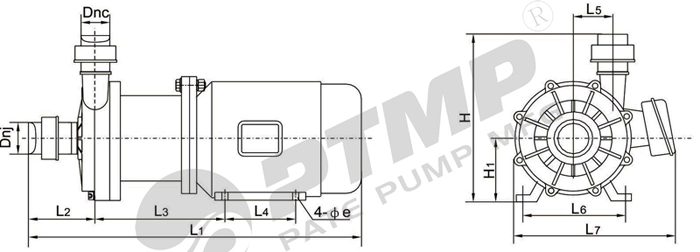

安裝尺寸圖：

安裝尺寸表：

備注：安裝尺寸表均只做參考，如需產品安裝圖等相關詳細參數說明書請致電：021-56386999。

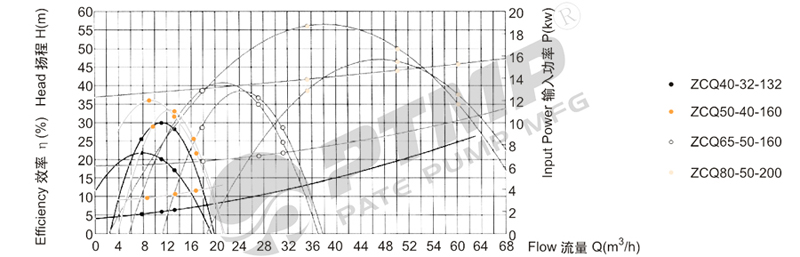

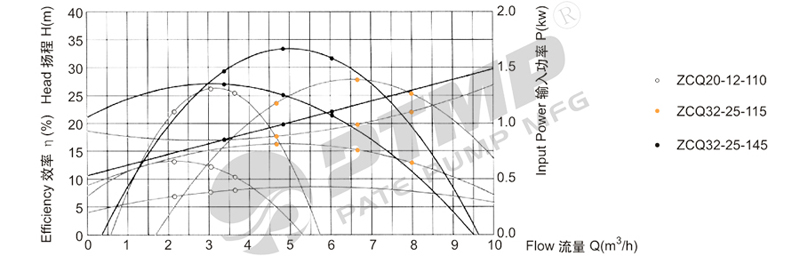

性能曲線圖：
