產品概述：

   CQ型磁力泵是利用永磁體實現無接觸間接傳動的一種泵，采用內外磁鋼推拉傳遞，磁路中間用隔離套將液體封閉在隔離套內，以靜密封代動密封，徹底解決了其它機械泵無法避免的跑、冒、滴、漏之弊病。適用于有毒、易揮發、易漏、易燃、易爆及貴重液體的輸送。

   CQ型磁力泵具有結構簡單、外型美觀、體積小、噪音低、運轉可靠、使用維修方便等優點。磁轉動部分采用鐵氧體為主要的材料，過流部分采用不銹鋼，是目前應用廣泛的無泄漏泵。

型號意義：

   例：40 CQ-20

               20-揚程

             CQ-磁力泵

               40-進口直徑

產品用途：

   廣泛用于化工、制藥、石油、電鍍、食品、國防、科研機構、冶金、染料等單位抽送酸、堿液、油類稀有貴重液、毒液、揮發性液體以及循環水設備配套、過濾機配套。易漏、易燃、易爆液體的抽送。防爆電動機選用此泵則更為可靠的設備。

性能參數表：

備注：性能參數表均只做參考，如需產品安裝圖等相關詳細參數說明書請致電：021-56386999。

安裝調試：

   一，磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。

   二，當抽吸液面高于泵軸心線時，起動前打幵吸入管道閥門即可，若抽吸液面低于泵軸心線時， 管道需配底閥。

   三，泵使用前應進行檢查，電機風葉轉動要靈活，無卡莊及異常聲晌，各緊固件要緊固。

   四，檢查電機旋轉方向是否與磁力泵轉向標記一致。

   五，電機苣動后，緩慢打幵排出閥，待泵進入正常工作狀態后，再將排出閥調到所需幵度。

   六，泵停止工作前，應先關團排出閥門，然后切斷電源。

注意事項：

   一，因磁力泵軸承的冷卻和通滑是靠被輸送的介質，所以絕對禁止 空運轉，同時避免在工作中途停電后再層動時所造成時空載運轉。

   二，被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。

   三，泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。

   四，被輸送的介質及其溫度應在泵材允許范圍內(詳見使用說明書工程塑料泵的使用溫度<60℃，金屬泵的使用溫度<100℃，轍送吸入壓力≤0.2MPa，工作壓力≤1.6MPa，密度≤1600Kg/m㎡，粘度≤30x10-6(㎡/s)的不含硬顆粒和纖維的液體）

   五，對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排淨泵內積液。

   六，磁力泵正常運行1000小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。

故障排除：

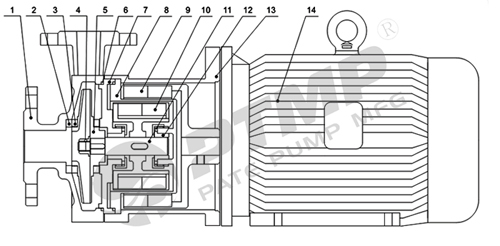

結構圖：

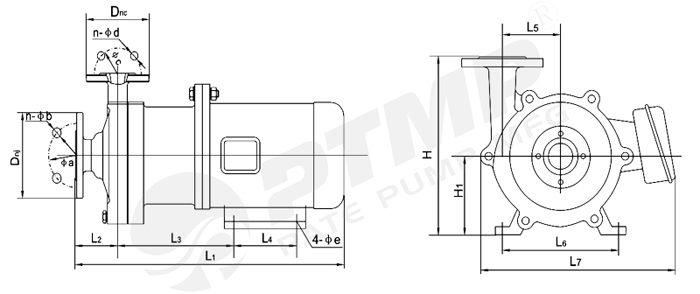

安裝尺寸圖：

安裝尺寸表：

備注：安裝尺寸表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。

性能曲線圖：
